LM74610-Q1 — компактна мікросхема Texas Instruments для захисту електронних пристроїв від неправильної полярності живлення. Компонент керує зовнішнім N-канальним MOSFET, дозволяючи реалізувати маловтратний захист замість звичайного діода.
Мікросхема підходить для використання в автомобільній електроніці, акумуляторних системах, блоках живлення та різних електронних платах.
Основні переваги:
- Захист від переполюсування — допомагає запобігти пошкодженню електроніки при неправильному підключенні живлення
- Керування зовнішнім MOSFET — забезпечує низькі втрати напруги та потужності
- Швидка реакція — ефективний захист силової лінії при зміні полярності
- Низьке енергоспоживання — підходить для енергоефективних систем
- Компактний корпус VSSOP-8 — зручно використовувати в сучасних компактних електронних пристроях
Застосування
Автомобільна електроніка, акумуляторні пристрої, системи живлення, електронні плати, промислова автоматика, захисні схеми та пристрої з живленням від акумулятора.
Технічні характеристики:
- Модель: LM74610-Q1
- Виробник: Texas Instruments
- Маркування корпусу: ZDSK

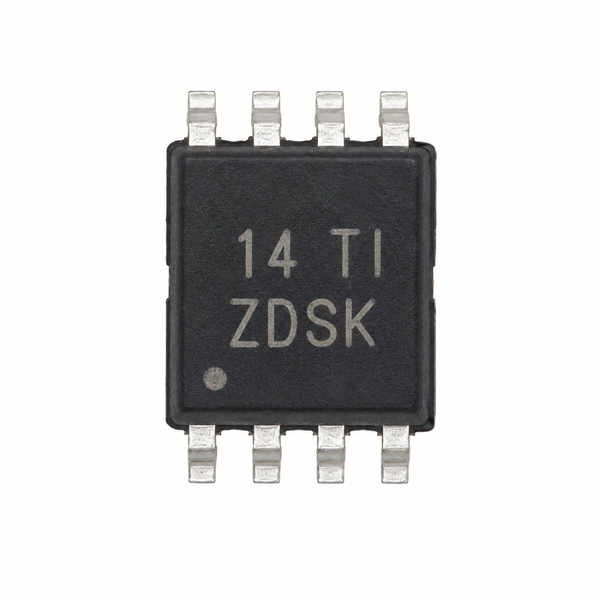

- Маркування на мікросхемі: 14 TI ZDSK
- Тип: контролер захисту від переполюсування / контролер ідеального діода
- Кількість виводів: 8
- Корпус: VSSOP-8
- Позначення корпусу TI: DGK
- Крок між виводами: 0,65 мм
- Розміри корпусу: приблизно 3 × 3 × 0,5 мм
- Діапазон робочих температур: −40…+125 °C
- Керування: зовнішній N-канальний MOSFET
- Типова швидкість реакції на переполюсування: близько 2 мкс
- Власне споживання: наднизьке / Zero IQ
- Призначення: захист силових ліній від переполюсування
